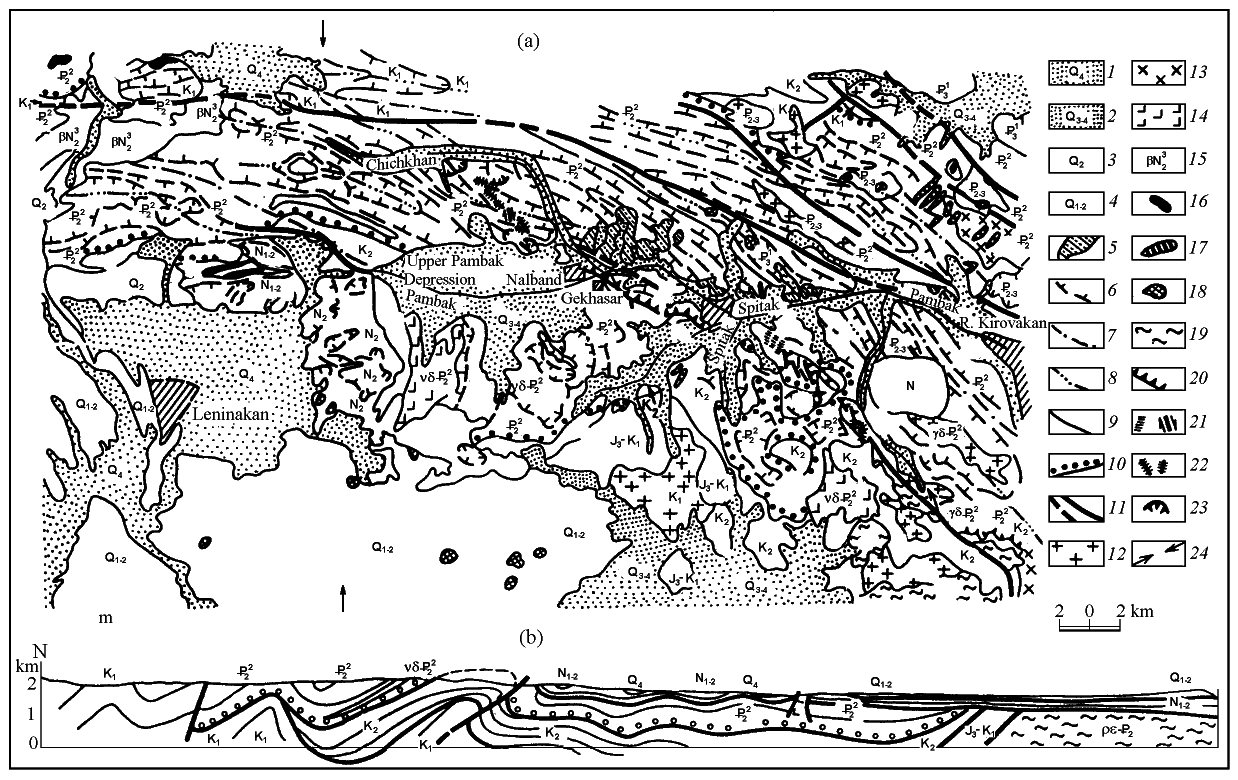

Рис. 4. Структурно-геологическая карта (а) и разрез (б) очаговой зоны Спитакского землетрясения [Рогожин, Филип, 1991].
1-5 - четвертичные отложения: 1, 2 - голоценовые и плейстоцен-голоценовые аллювиальные, пролювиально-делювиальные и делювиально-коллювиальные отложения, а также горизонты четвертичных туфов; 3, 4 - нижне-среднечетвертичные лавы и туфы; 5 - аномально приподнятые надпойменные террасы в долине р. Памбак. 6 - направление простирания и падения пластов мезозойских и кайнозойских (дочетвертичных) пород. 7 - оси антиклиналей. 8 - оси синклиналей. 9 - стратиграфические контакты толщ пород. 10 - базальный горизонт в подошве эоцена. 11 - разломы. 12-18 - магматические образования разного состава: 12 - гранит-гранодиоритового; 13 - щелочного; 14 - силлы габбро-порфиритов и габбро-диоритов; 15 - базальты плиоцена; 16 - серпентинизированные ультрабазиты; 17 - субвулканические интрузии и дайки альбитофиров; 18 - жерловые фации вулканов. 19 - метаморфические толщи протерозоя (и нижнего палеозоя ?). 20-23 - сейсмодислокации Спитакского землетрясения: 20 - магистральные правосторонние взбросо-сдвиги; 21 - сдвиги; 22 - трещины встряски и растяжения; 23 - оползни. 24 - линия разреза (рис. 4а).
